カウルステーのジグ

2014/01/21(Tue) 20:21


皆さんこんばんは
やっとの事でカウルステーの製作ジグが1つ完成しました

これでメーターやウインカーにヘッドライト、更に大もととなるカウルの位置がバシッと出せます
なんて言うか、ぶっ続けで集中すればコレぐらいのジグならもっと早く完成させる事が出来そうなのですが
何かとやる事が多くてなかなかコレばっかりに集中出来ないのが悲しい所です






とりあえず大まかなジグが完成したので、次はコイツを分解してパイプの角度や位置関係を調べます



バラバラ

あーあ、勿体無い
中古とは言え、高かったのにぃ><





無残にも散ったカウルステーの命は無駄では無いぞ!
こうやって俺のCADの中にデータとして永遠に残るのだ!(大げさ)

正直な話、パイプ単体じゃないと正確な寸法がわからない
別にここまで正確にトレースする必要は無いのだけれど、この形状だと絶対に間違い無く付くと言う事は確かだ








そしてこれから主役になるで有ろうアルミパイプ
軽いです




先ほどのデータを元にアルミパイプを曲げたのだけれど、ヤッパちょっとしたサジ加減で全ての形状がバシッとい合わないです
このままだと先程命を散らせたカウルステーの魂が報われなくなってしまうではないか!





そんな訳で、今度はアルミパイプ用のジグを作る事にしました
先ずは全体的な収まり形状を決めるジグ

これで2つ目のジグが完成

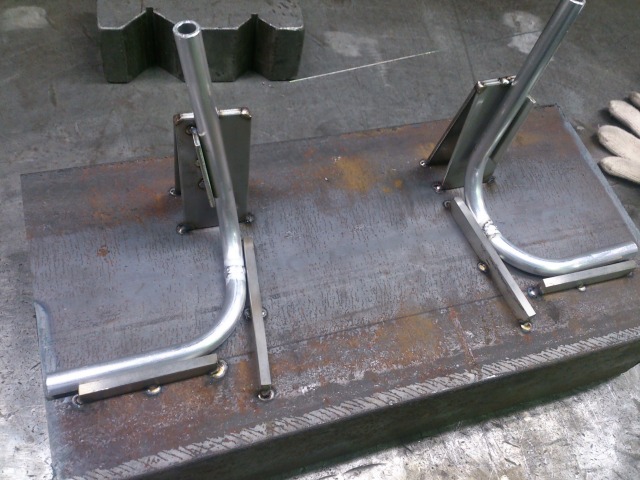

そして今度は、曲がり&ひねりを決めるジグです

そして3つ目のジグが完成



一本のアルミパイプで製作するのが困難と判断したのでパート・パートでパーツを作って溶接で繋ぐ事にしました






これで間違い無いだろう
間の細い補強は材料が無いので後日繋ぐ事にする







よーし、よーし




うん、いい感じだと思う

(※コレはお借りしているステーです)

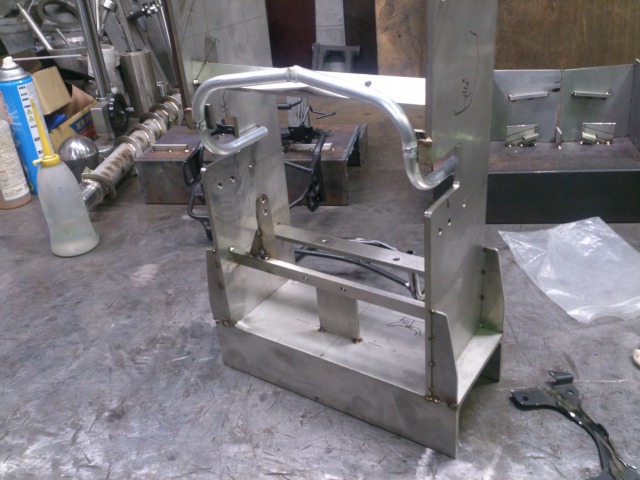

当然と言えば当然なんだけど、ちゃんとジグに収まった
簡単そうで、考えていた以上に大変だなぁと思う
